วาล์วตรวจสอบสวิงที่มีปริมาณความดัน PN 16 สําหรับการทํางานอัตโนมัติและปริมณฑลที่แน่นในระบบท่อ

  • Swing Check Valve with PN 16 Pressure Rating for Automatic Operation and Bubble-Tight Seal in Pipeline Systems
สถานที่กำเนิด จีน
ชื่อแบรนด์ YOUWEI
ได้รับการรับรอง EAC CE

ติดต่อฉันเพื่อตัวอย่างฟรีและคูปอง

Whatsapp:0086 18588475571

Wechat: 0086 18588475571

สกายเป้: sales10@aixton.com

หากคุณมีปัญหา เราให้ความช่วยเหลือออนไลน์ตลอด 24 ชั่วโมง

x
รายละเอียดสินค้า
วัสดุ การหล่อ, ทองเหลือง, สแตนเลส, เหล็กดัด, GGG40 ขนาดพอร์ต DN50-DN1200,มาตรฐาน,2"-24",DN50-800,3/4"
พลัง คู่มือ, กระตุ้นด้วยไฟฟ้า, ไฮดรอลิก, ใช้งานด้วยมือ, GO ความดัน แรงดันปานกลาง, แรงดันต่ำ, PN10-16, PN1.0/PN1.6,250PSI
อุณหภูมิของสื่อ อุณหภูมิปานกลาง, อุณหภูมิปกติ, อุณหภูมิต่ำ, -10 ~ 100 ℃ สื่อ น้ำ น้ำมัน ฯลฯ แก๊สและอื่น ๆ
ใบสมัคร ทั่วไป,ชลประทาน,จำหน่ายน้ำ,อุตสาหกรรม,ระบบน้ำ โครงสร้าง ประตู, ผีเสื้อ, วาล์วประตูไม่ขึ้น
มาตรฐานหรือไม่มาตรฐาน มาตรฐาน ชื่อสินค้า วาล์วประตู,วาล์วประตูเหล็กหล่อไฟฟ้าพร้อมก้านไม่เพิ่มขึ้น DN40-DN600,DIN/BS ประเภทซ็อกเก็ตคู่วาล์วประ
มาตรฐาน ดิน บี, JIS, F5; AWWA C509/C515; ANSI, DIN3352 ขนาด DN40-DN600,DN50 ~ DN 1,000,2''-24'',DN15 ถึง 100
การเชื่อมต่อ ปลายแปลน, หน้าแปลนคู่, BSP, ปลายซ็อคเก็ต, เกลียวใน วัสดุตัวเครื่อง เหล็กดัด, DI/CI, DI, เหล็กหล่อ, ทองเหลือง
สี สีฟ้า, คำขอของลูกค้า, ความต้องการของลูกค้า, สีเหลือง, สีเทา ปานกลาง น้ำ, น้ำน้ำมันแก๊ส
พิมพ์ เกทวาล์ว เปิดปกติ 2 ทาง สเต็มไม่ลอย/ NRS ประเภทวาล์ว วาล์วประตู
ผนึก ยางเรียงราย, โลหะ, PTFE
เน้น

PN 16 วาล์วตรวจสอบสวิง

,

การทํางานอัตโนมัติ วาล์วตรวจสอบ

,

วาล์วปิดไม่ให้กลับ
ฝากข้อความ
รายละเอียดสินค้า

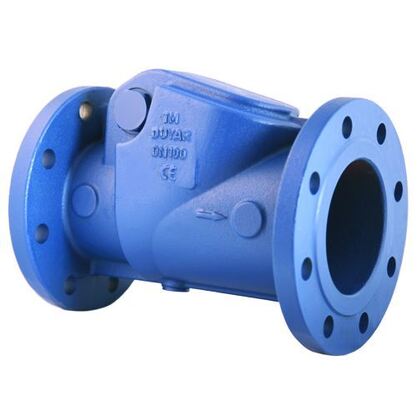

วาล์วกันกลับแบบสวิง (PN 16)
วาล์วกันกลับแบบสวิง (PN 16) เป็นวาล์วกันกลับอัตโนมัติที่ทำงานเอง ออกแบบมาเพื่อป้องกันการไหลย้อนกลับและปกป้องอุปกรณ์สำคัญในระบบท่อ วาล์วใช้แผ่นดิสก์แบบบานพับที่แกว่งได้อย่างอิสระบนจุดหมุน วาล์วช่วยให้การไหลไปข้างหน้าและปิดโดยอัตโนมัติด้วยแรงโน้มถ่วงและแรงดันย้อนกลับ ผลิตจากเหล็กดัดหรือเหล็กหล่อ ออกแบบมาเพื่อการทำงานที่เชื่อถือได้และบำรุงรักษาน้อยในติดตั้งการไหลในแนวนอนหรือแนวตั้งขึ้น
คุณสมบัติและข้อดีที่สำคัญ
  • การทำงานอัตโนมัติ: ทำงานโดยไม่ต้องใช้พลังงานภายนอกหรือระบบควบคุม ดิสก์เปิดภายใต้แรงดันการไหลไปข้างหน้าและปิดอย่างรวดเร็วเมื่อการไหลหยุดหรือย้อนกลับ
  • ความต้านทานการไหลต่ำ: ในตำแหน่งเปิดเต็มที่ ดิสก์จะแกว่งออกจากเส้นทางการไหล ทำให้เกิดทางเดินที่คล่องตัวซึ่งช่วยลดแรงดันตกและการปั่นป่วน
  • ซีลแน่นหนา: ติดตั้งวงแหวนซีลอีลาสโตเมอร์บนดิสก์ ซึ่งประกบกับที่นั่งโลหะที่ผ่านการกลึงหรือเคลือบในตัววาล์ว ทำให้มั่นใจได้ถึงการปิดที่แน่นหนาและการรั่วไหลเป็นศูนย์ในตำแหน่งปิด
  • พิกัดแรงดัน PN 16: ได้รับการจัดอันดับสำหรับแรงดันใช้งานสูงสุด 16 บาร์ (1.6 MPa / 232 psi) ที่ 20°C (68°F) เหมาะสำหรับงานอุตสาหกรรมและเทศบาลที่หลากหลาย
  • โครงสร้างที่แข็งแกร่ง: ตัววาล์วและส่วนประกอบภายในสำหรับงานหนักได้รับการออกแบบมาให้ทนทานต่อการกระแทกของค้อนน้ำและการวนรอบซ้ำๆ
  • การออกแบบดิสก์และแขนหลายแบบ: มีให้เลือกพร้อมดิสก์มาตรฐาน คันโยกและน้ำหนัก หรือการออกแบบที่ช่วยด้วยสปริงเพื่อควบคุมความเร็วในการปิด ลดการกระแทก และเปิดใช้งานในแนวตั้ง
  • ตัวเลือก Full & Reduced Bore: มีให้เลือกเพื่อให้เหมาะกับแรงดันตกและข้อกำหนดด้านต้นทุนเฉพาะ
ข้อมูลจำเพาะทางเทคนิค
ข้อมูลจำเพาะ รายละเอียด
มาตรฐานการออกแบบและการผลิต EN 12334, ISO 5752 (หน้าชนหน้า), ISO 5208 (อัตราการรั่วไหล A)
พิกัดแรงดัน PN 16 (เทียบเท่า Class 125)
ช่วงขนาด DN 40 (1½") ถึง DN 600 (24") (ช่วงทั่วไป)
วัสดุตัววาล์ว เหล็กดัด (EN-GJS-500-7) หรือเหล็กหล่อ (EN-GJL-250)
ดิสก์ / แคลปเปอร์ เหล็กดัดหรือเหล็กหล่อ พร้อมวงแหวนซีลอีลาสโตเมอร์แบบหล่อในตัวหรือเปลี่ยนได้ (มาตรฐาน NBR หรือ EPDM)
วงแหวนที่นั่ง ที่นั่งตัววาล์วแบบบูรณาการที่ผ่านการกลึงหรือวงแหวนสแตนเลส (AISI 304/316) เพื่อเพิ่มความทนทานต่อการสึกหรอ
หมุดบานพับและบูช สแตนเลสสตีล (AISI 304/316) เพื่อการหมุนที่ปราศจากสนิม
ปะเก็น ปะเก็นวงแหวนแบบเต็มหน้า EPDM/NBR มาตรฐาน เหมาะสำหรับหน้าแปลน PN 16/Class 125
การเคลือบภายนอก การเคลือบผงอีพ็อกซีคุณภาพสูง (ประมาณ 250 µm) ตาม EN 14901 โดยทั่วไป RAL 5012
ประเภทและการกำหนดค่า
  • สวิงเช็ควาล์วมาตรฐาน (แนวนอน): สำหรับท่อแนวนอนที่มีทิศทางการไหลขึ้น พึ่งพาแรงโน้มถ่วงในการปิด
  • สวิงเช็ควาล์วแนวตั้ง: ออกแบบมาโดยเฉพาะพร้อมกลไกถ่วงน้ำหนักหรือสปริงเพื่อให้แน่ใจว่าดิสก์ปิดอย่างถูกต้องในท่อแนวตั้งที่มีการไหลขึ้น
  • Non-Slam / Silent Check: รวมคันโยกและน้ำหนักภายนอกหรือกลไกสปริงภายในเพื่อช่วยในการปิดอย่างรวดเร็วและควบคุมก่อนที่จะมีการไหลย้อนกลับ ป้องกันค้อนน้ำและการกระแทกของดิสก์ได้อย่างมีประสิทธิภาพ
  • ชนิดเวเฟอร์ (แผ่นคู่): ทางเลือกที่กะทัดรัดและน้ำหนักเบาสำหรับการใช้งานในพื้นที่จำกัด (โดยทั่วไป PN16/PN40 ได้รับการจัดอันดับ หมวดหมู่ผลิตภัณฑ์แยกต่างหาก)
ตัวเลือกอีลาสโตเมอร์ซีล
  • NBR (ไนไตรล์): มาตรฐานสำหรับน้ำ น้ำมัน เชื้อเพลิง และไฮโดรคาร์บอน
  • EPDM: มาตรฐานสำหรับน้ำดื่ม น้ำร้อน (สูงถึง 120°C) ไอน้ำ และสารเคมีอ่อนๆ ดีเยี่ยมสำหรับสภาพอากาศ
  • FKM (Viton ®): สำหรับสารเคมีรุนแรง อุณหภูมิสูง และไฮโดรคาร์บอนอะโรมาติก
  • HNBR, CR (นีโอพรีน): มีจำหน่ายสำหรับสารเคมีเฉพาะหรือหน้าที่ในทะเล
การใช้งาน
  • ท่อระบายน้ำของปั๊ม: เพื่อป้องกันการไหลย้อนกลับและปกป้องปั๊ม
  • ระบบน้ำและน้ำเสีย: ในท่อส่งและท่อจ่าย
  • ระบบทำความร้อน การระบายอากาศ และเครื่องปรับอากาศ (HVAC): ในวงจรทำความเย็นและความร้อน
  • ระบบป้องกันอัคคีภัย: ในสายสปริงเกอร์และท่อดับเพลิง
  • สายกระบวนการอุตสาหกรรม: สำหรับน้ำทั่วไป สารเคมี และบริการสื่ออื่นๆ (ขึ้นอยู่กับความเข้ากันได้)
  • ระบบชลประทานและระบบรับน้ำ
หมายเหตุการติดตั้งและการเลือกที่สำคัญ
ทิศทางการไหลและการวางแนว: ต้องติดตั้งโดยมีทิศทางการไหลที่ถูกต้อง (ลูกศรบนตัววาล์ว) สวิงเช็ควาล์วมาตรฐานต้องติดตั้งในแนวนอนอย่างเคร่งครัดโดยให้หมุดบานพับดิสก์อยู่ในแนวนอน การติดตั้งในแนวตั้งสามารถทำได้เฉพาะกับวาล์วกันกลับแบบสวิงแนวตั้งที่ออกแบบมาโดยเฉพาะ
ขนาด: วาล์วต้องมีขนาดตามความเร็วในการไหลจริง วาล์วที่มีขนาดเล็กเกินไปทำให้แรงดันตกสูงและการสึกหรอก่อนเวลาอันควร วาล์วที่มีขนาดใหญ่เกินไปอาจทำให้ดิสก์สั่นและเกิดความเสียหายก่อนเวลาอันควร
การลดค้อนน้ำ: ในระบบที่มีศักยภาพในการปิดปั๊มอย่างรวดเร็วหรือการไหลย้อนกลับ ขอแนะนำอย่างยิ่งให้ใช้วาล์วกันกลับแบบไม่กระแทก (เงียบ) หรือแดชพอตภายนอก
การวิ่งตรงต้นน้ำ/ปลายน้ำ: ปรึกษาแนวทางของผู้ผลิตสำหรับความยาวท่อตรงขั้นต่ำก่อนและหลังวาล์วเพื่อให้แน่ใจว่าการไหลคงที่และการทำงานของดิสก์ที่เหมาะสม
การกำหนดการสั่งซื้อ
ตัวอย่างรูปแบบรหัสการสั่งซื้อ:
SCV - DN200 - PN16 - DI - EPDM - STD - HW
(สวิงเช็ควาล์ว, ขนาด DN200, แรงดัน PN16, ตัววาล์วเหล็กดัด, ซีล EPDM, ชนิดแนวนอนมาตรฐาน, ปลายหน้าแปลน)
